このNL6448AC33-18Kという液晶パネル、実は中古パチンコ台 'CRかましの金ちゃん' から取り外したものだ。　最近でこそパチンコ台にも高解像度の液晶が 使われることが多くなっているようだが、この台は比較的古いもので、当時 5インチクラスの液晶を使うのが一般的だった中で、 異色の存在であった。

尚、このパチンコ台については こちら で解説しているので、ご参考に。

さて、この液晶、同じシリーズの類似品種として次の三種類が存在するようだ。

• NL6448AC33-18K
  今回使用したもの。　インバータは減光をサポートしているものが付属。


• NL6448AC33-18A
  可変抵抗や外部からの電圧で明るさを調整できるインバータが付属。　ON/OFFも可能。


• NL6448AC33-18
  インバータは減光をサポートしているものが付属。

液晶パネル自体が全く同じものかどうかというのは何とも言えないところだが、互換性に関しては特に問題はないと思われる。　但し、 今回はインバータの改造を行い、スタンバイ時にバックライトを消灯させる機能を追加するため NL6448AC33-18Kの付属インバータ以外では 改造内容の見直しを行わなくてはならない。

それでは早速接続してみよう。
接続対象は A-100Kだが、標準仕様では SVGA液晶のみの対応で、付属の信号ケーブルもピン数が異なるため、追加パーツが必要となる。

• NL6448BC20-08制御マイコン
  A-100Kに搭載されているものを取り外し、交換する。


• NL6448BC20-80専用信号ケーブル
  A-100Kに付属の信号ケーブルは 41Pinのため適合しない。　31Pinのものを別途購入。

購入した NL6448BC20-80専用信号ケーブルの結線を調査したのが下の図だ。　NEC製液晶の一部で Pin30、31に特殊機能が割り当てられているものがあるため、 このケーブルでは本体基板側のハウジングからこれらの端子につながるピンを外した状態で出荷されているようだ。
NL6448AC33-18Kでは、Pin30、31とも未使用 (NC)なので、どこにもつながず、熱収縮チューブ等を被せて絶縁しておこう。
その他の信号線についても、このケーブルそのままの結線で特に問題なさそうである。

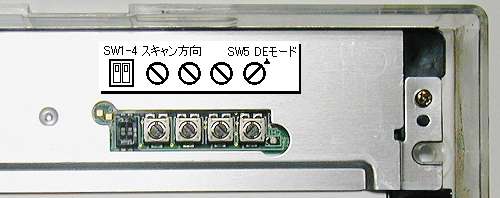

あと、この液晶パネルは、設定を裏面にあるスイッチで変更するようになっているため、確認しておく必要がある。
パチンコ台に使われていたそのままでは、表示エリア識別のための DE信号を使用しない 固定モード が選択されているため、 忘れずに SW5の設定を DEモード に設定しなくてはならない。　これを行わないと、画面の位置がずれた状態で表示される。

尚、SW1〜4までのスイッチはスキャン方向を設定するためのもので、全て一括で切り替えを行う。　図の設定で リバーススキャンとなっており、上方向の視野角が広い状態だ。

この NL6448AC33-18Kにはバックライトとして二本の蛍光管が実装されている。
また、最初に触れたように減光機能のあるインバータが付属しているが、残念ながら消灯の機能はない。
液晶自作キットにもバックライト用のインバータは付属しているが、蛍光管 1本仕様のもののためそのままでは接続できない。
結局のところ、どちらを採用するにしても何らかの改造が必要になる が、その難易度を考えると 液晶パネル付属のインバータに消灯機能を付加する改造を行う 方が楽である。

回路の詳細については省略させていただくが、減光時に動作する MB3759によるPWMを、外部から強制的にデッドタイム最大に制御することで 結果的に出力が OFFになるようにしている。

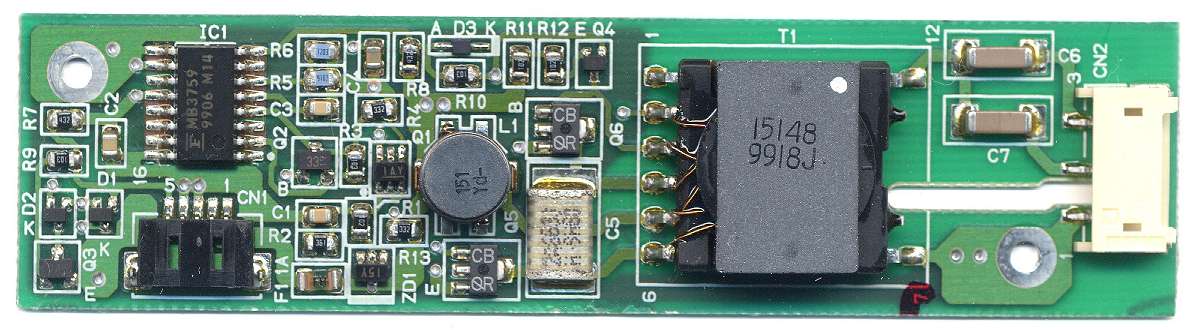

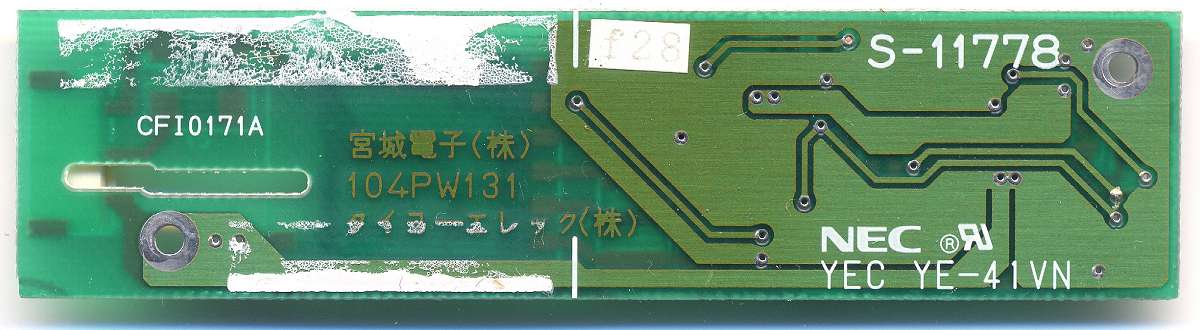

今回は、それぞれに拡大写真を用意したので、改造を行う前にご自分がお持ちのインバータと異なるところがないか、改造前の写真と比較する等 十分に確認いただきたい。　※それぞれの写真をクリックすると別窓で拡大表示。

改造に使用する部品だが、小信号用のスイッチングダイオードを 1本用意して欲しい。　私は東芝の 1S1588を使用したが、ROHMの 1SS133、日立の 1S2076Aなどでも問題なく 使用できる。

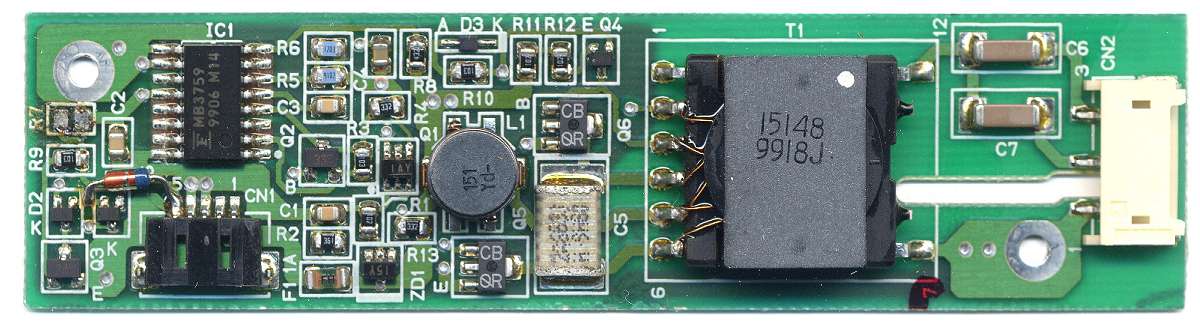

このダイオードを、基板のシルクが読める方向に見ていちばん左端、D2の右上の端子と D1の左上の端子が結ばれている中間のスルーホールから、 コネクタ CN1の 5Pin間に接続する。　その際、D2と D1の中間点がアノード、CN1の 5Pin側がカソード(帯のある方)になるよう接続しなくてはならない。
基本的にはこの改造だけで OKなのだが、液晶自作キットの BKLT_ON/OFF信号はあまりドライブ能力がないのが判っているので、 念のため 12Vラインへのプルアップ抵抗 R7 (4.3KΩ)を外しておくと良いだろう。

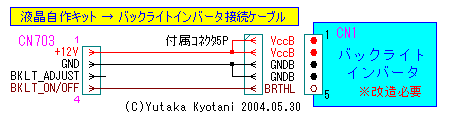

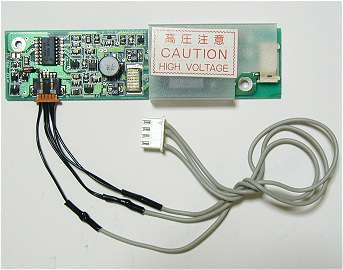

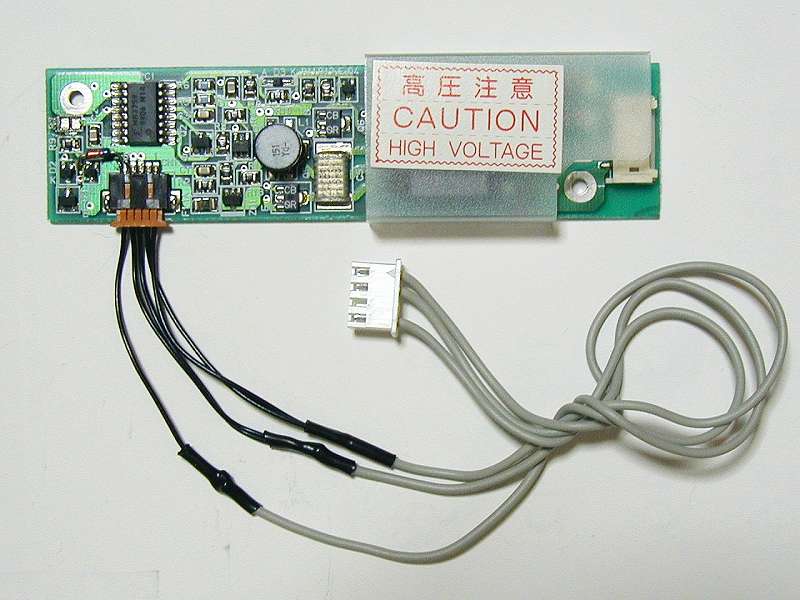

最後に本体基板とインバータを接続するためのケーブルを作成すれば OKだ。

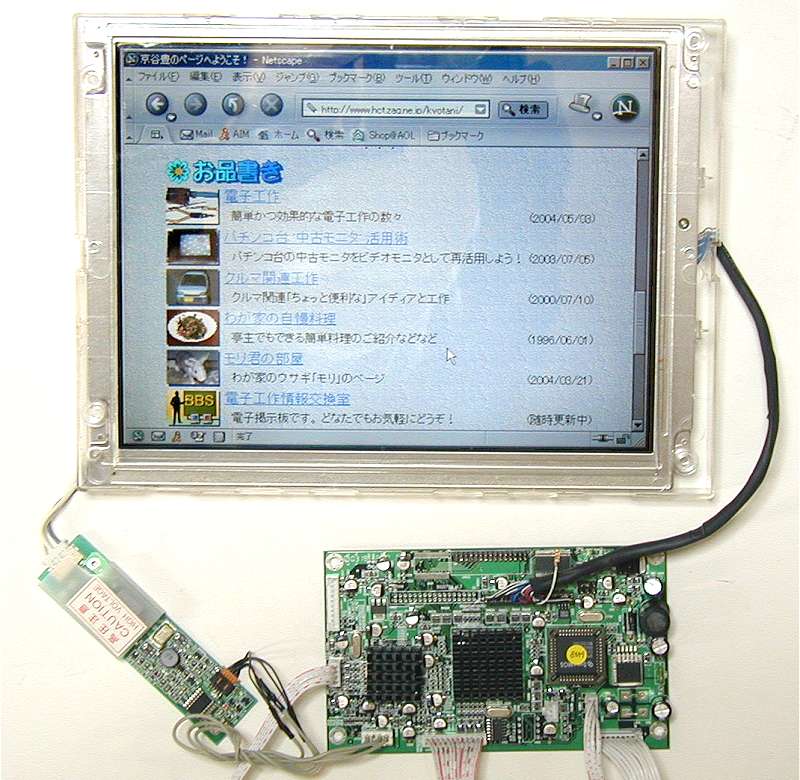

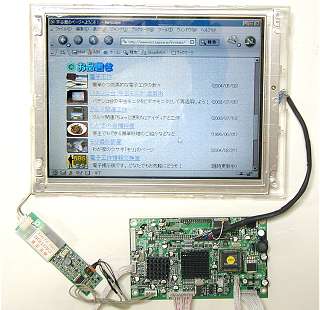

とりあえず、これで動作の方は OKだ。
ケースの加工については、追い追い作業を行いたいと思う。

現状でわかっている点について少し補足しておくと・・・

• PC画面の解像度
  640×480、800×600、1024×768、1152×864まで動作確認OK。
  1280×1024は同期取れず (リフレッシュレート60Hzでもダメ)。


• ビデオ入力時画面左隅に化けデータ
  ビデオ入力時 (TVチューナーも含む)および、PC画面の 1024×768以上の解像度で、画面の左隅数ドット分に 化けたデータがチラチラと混入する。
  ※NL6448BC20-08でも同様の症状なので、この液晶固有の問題ではない。


• 液晶の電源は 3.3V
  液晶の電源電圧設定ジャンパー JP501は、3.3V側にしておく必要がある。
  本来 NL6448AC33-18Kは 5Vでも3.3Vでも動作するはずだが、5Vに設定すると表示が乱れて使い物にならないので 注意しよう。　おそらく何かの信号線のロジックレベルが Highを満たしていない (JP501を 5Vに切り替えても 信号出力が 5Vフルスイングする訳ではない)のではないかと思われる。
